A. 核心技术概述 (Overview)

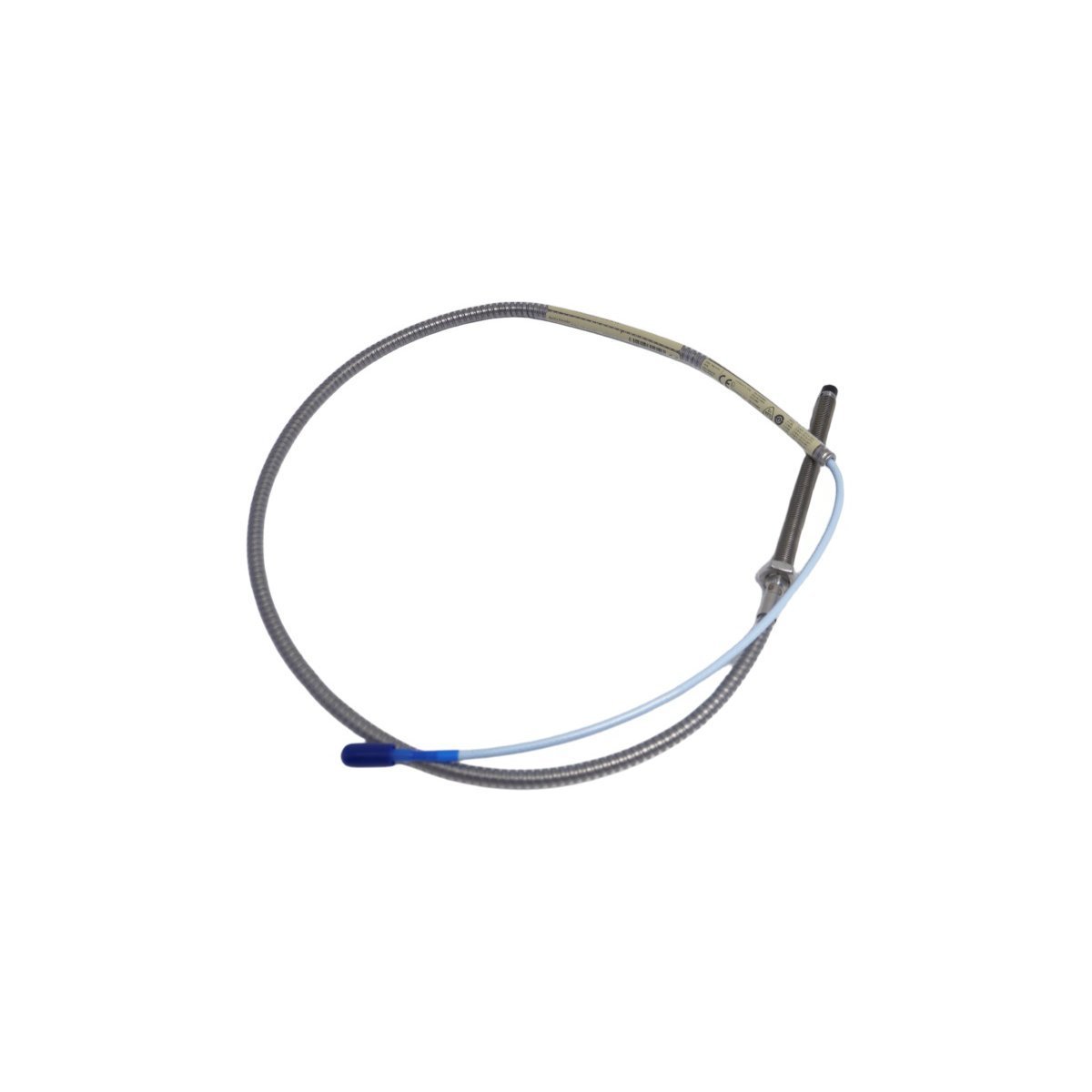

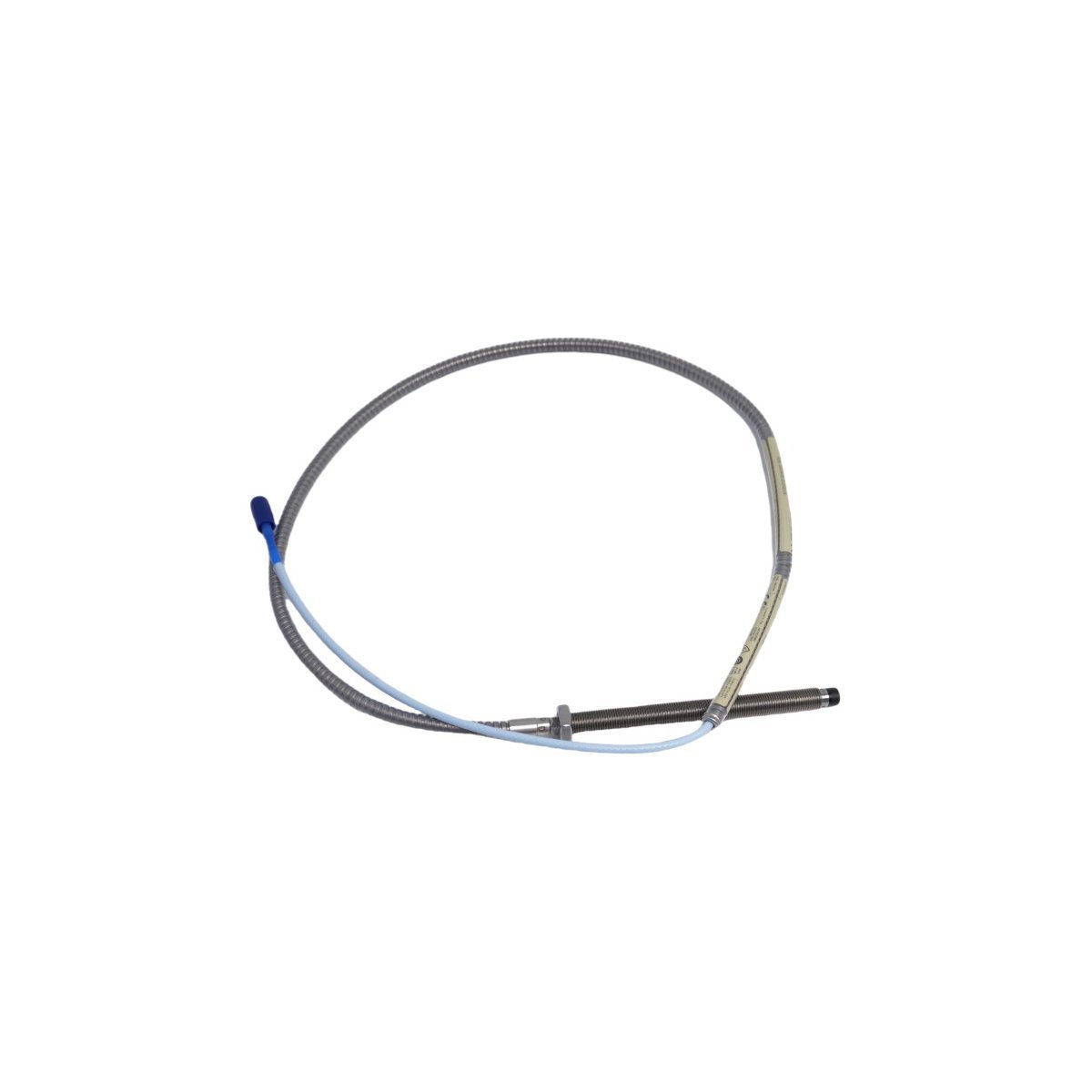

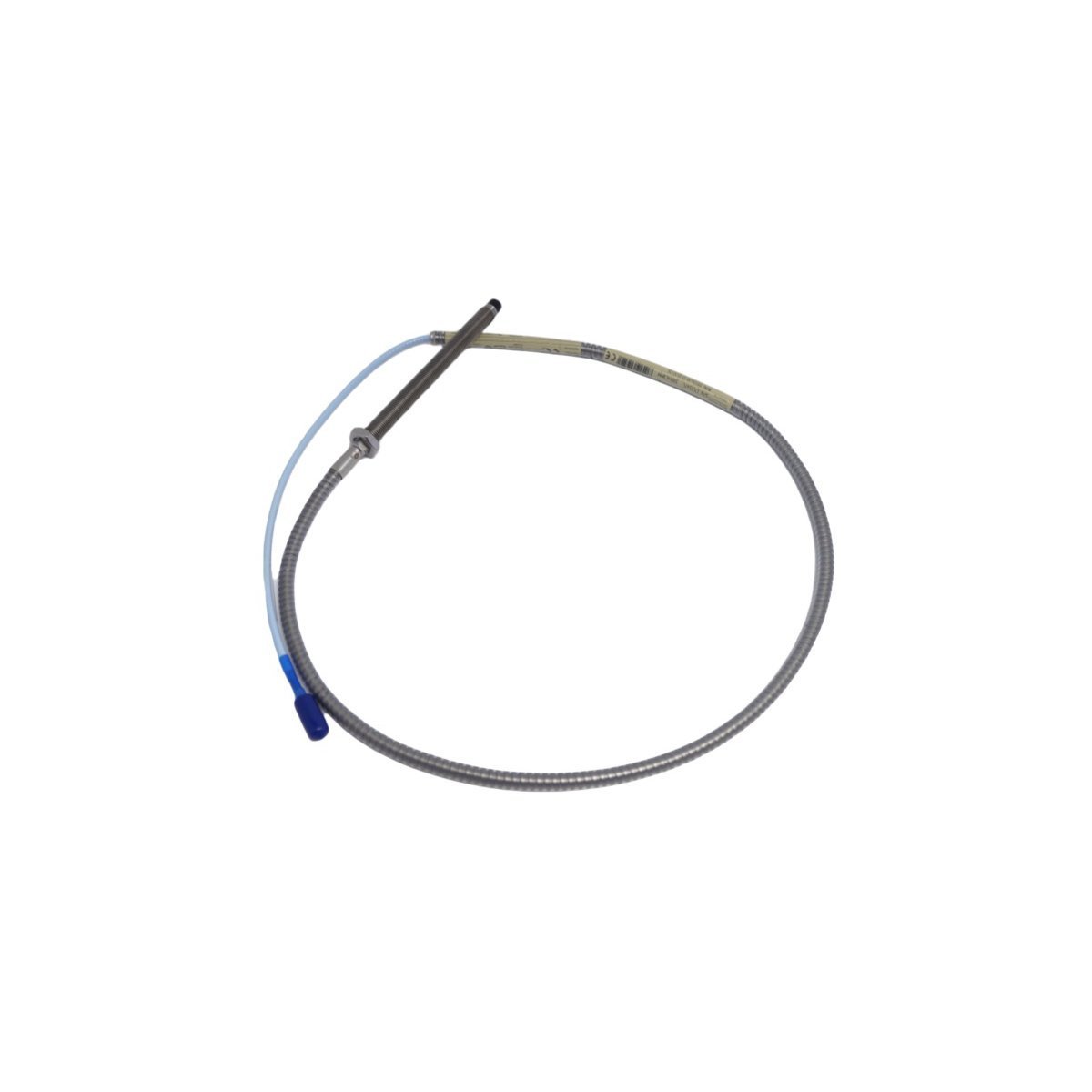

330104-00-10-10-11-00 是 Bently Nevada 3300 XL 系统中用于轴振动与位移监测的8 mm 直径电涡流探头。它将金属靶面（转子）与探头端部之间的间隙变化，转换为线性电压信号（-2 V 至 -18 V DC），经前置器调理后送入 3500 监测系统背板总线。该探头隔离前置器输出级与传感器回路，防止接地环路干扰或浪涌耦合至 3500 机架 I/O 模块。专为集成于 Bently Nevada 3500 System 架构设计，兼容 Experion PKS（通过 3500/22M 或 3500/92 接口模块），不直接接入 PLC 背板。
B. 深度参数表 (Detailed Specifications)
| Parameter | Specification |
|---|
| Manufacturer | Bently Nevada |
| Part Number | 330104-00-10-10-11-00 |
| Product Type | 3300 XL 8 mm Probe |
| Output Signal Range | -2 V to -18 V DC (linear, negative slope vs. gap) |
| Effective Sensing Range | 2.0 mm (standard calibration per ASTM E2567) |
| Operating Temperature | -30 C to +120 C (probe tip & cable, standard configuration) |
| Cable Length | 10 m (integrated low-noise coaxial, RG-174 equivalent) |
| Electrical Isolation | >=100 MΩ @ 500 VDC (probe body to shield, per MIL-STD-202G) |
C. 运行能力与应用 (Operational Capabilities)
在 Oil & Gas 压缩机组中，该探头持续监测高速离心压缩机轴向位移（推力轴承间隙）与径向振动，支持 API 670 第4版报警逻辑。在 Power Gen 汽轮机应用中，配合 3500/22M 前置器，实现 SIL 2 认证跳闸链路（TUV Rheinland certified per IEC 61508）。所有单元出厂标配 G3 conformal coating（IPC-CC-830B Class 3），耐受海上平台高盐雾、高湿环境。不支持热插拔——探头属无源器件，更换须停机断电。
D. 技术FAQ
Q1：能否替代旧款 3300 8 mm 探头（如 330104-00-08-10-00）？版本兼容性如何？
No – 330104-00-10-10-11-00 requires 3300 XL-series前置器（e.g., 3300 XL 50712-00-00）。其校准系数、电缆阻抗（50 Ω）、及负压输出特性与传统 3300（非XL）前置器不匹配。混用导致灵敏度偏移 >±15%，且触发误报警。确认前置器型号标签含 “XL” 字样。
Q2：安装时是否必须使用原厂校准卡？现场能否调整零点或跨度？
No field adjustment – probe is factory-calibrated as a matched set with its前置器。零点（Gap Voltage）和跨度（mV/mil）由探头线圈、电缆、前置器三者共同确定。拆卸探头或更换任意一环即破坏校准。必须使用随附的 3300 XL Calibration Certificate (P/N 014685-01) 中的实测系数导入 3500 系统配置软件（System 1 v11+）。
